Sanierung eines größeren Einfamilienhauses mit Komplett-Umbau auf KNX

Das Projekt

Bei der Komplettsanierung eines Einfamilienhauses mit drei bewohnten Stockwerken aus den 1970er Jahren wurde auf 250m² die gesamte Elektroinstallation, die Heizungsanlage sowie alle Fenster und Rollläden erneuert. Der Bauherr entschied sich für einen vollständigen Umbau auf KNX, um das Haus fit für die Zukunft zu machen und gleichzeitig den Wohnkomfort zu steigern.

Umfang der Installation

  • Mit 75 Geräten (Aktoren und Tastern) vergleichsweise große Installation für ein Wohnhaus
  • 11 elektrische Rollläden mit automatischer Steuerung, darunter ein Dachflächenfenster
  • 13 Fenster- und Tür-Magnetkontakte zum auslösen von Automatisierungen bei geöffneten Fenstern und Türen
  • Fußbodenheizung mit 10 Heizkreisen und individueller Raumsteuerung
  • Einbindung von Bewegungs- und Präsenzmeldern im Innen- und Außenbereich
  • Netzwerkinstallation mit 48 Ethernet-Dosen und 6 WLAN Antennen
  • Integrieren der Rauchmelder-Installation via Kabel- und Funkmodulen
  • Integrieren der Klingelanlage: Klingel schickt Benachrichtigung an Smartphone, Türöffner kann von dort ausgelöst werden
  • Integrieren der Klimaanlagen und der Waschmaschine in die Home Assistant Installation
  • Visualisierung über Home Assistant auf Smartphone und Wandtablet

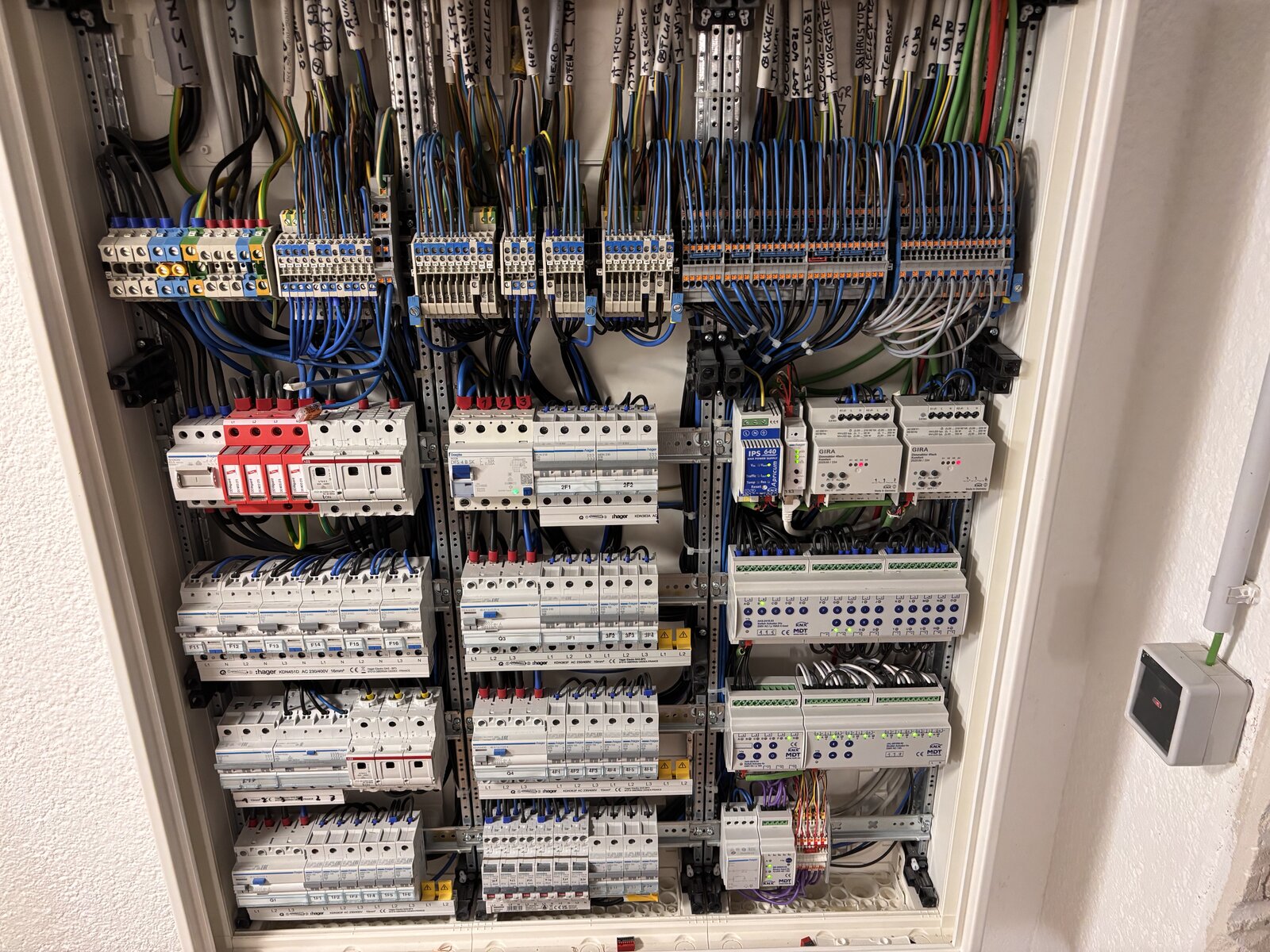

Detailansicht des KNX-Schaltschranks mit sauberer Verkabelung und professionellem Aufbau

Herausforderungen

Eine besondere Herausforderung stellte das geringe Platzangebot im vorhandenen Schaltschrank dar. Trotz der umfangreichen Installation musste der vorhandene Schaltschrank genutzt werden. Um dies zu realisieren, wurden einzelne Elemente wie die Fensterkontakte oder die Steuerung des Obergeschosses in eigene Unterverteilungen ausgelagert. So konnte die Installation trotz der räumlichen Beschränkungen sauber und wartungsfreundlich aufgebaut werden.

Ebenso anspruchsvoll war die Integration von einigen Räumen, die nicht mit saniert wurden. Hier konnte die Busleitung nur über Umwege zu den vorhandenen Schaltern geführt werden, gleichzeitig mussten die vorhandenen Stromkabel zur neuen Installation verlängert werden, um die vorhandenen Leuchten weiterhin nutzen zu können. Diese Arbeiten erforderten eine sorgfältige Planung und enge Abstimmung mit dem Elektriker vor Ort.

Automatisierungen

Das Haus verfügt über zahlreiche intelligente Automatisierungen, die den Alltag erleichtern:

  • Rollläden-Automatik: Rollläden öffnen morgens selbsttätig und schließen bei Sonneneinstrahlung
  • Integration der Rauchmelder: Bei Alarm öffnen sich alle Rollläden und alle Lichter schalten an
  • Integration der Fensterkontakte: Benachrichtigung auf dem Smartphone wenn WC/Badezimmerfenster im Winter lange offen stehen
  • Szenen-Tasten: Automatik-Szenen für Kommen/Gehen und Schlafen/Aufstehen, die alle Lichter und Rollläden steuert
  • Morgens und abends aktiviert sich die „Wohlfühl-Beleuchtung" im ganzen Haus
  • Automatische Zeitsteuerung für Gartenlaternen, Pool-Pumpen und Weihnachtsbeleuchtung in und am Haus
  • Schlaf-Szene Kinderzimmer: Zu festgelegter Uhrzeit fahren Rollläden, Dimmer und Nachtlichter in die perfekte Szene zum müde werden / einschlafen

Steuerung vom Smartphone und Tablet

Alle Funktionen wurden in Home Assistant konfiguriert und stehen vom Smartphone zur Verfügung. Der Kunde wünschte sich explizit die Möglichkeit, die Leuchten und Rollläden in den Kinderzimmern vom Smartphone aus steuern zu können. Das Ausführen aller schaltbarer Kanäle erlaubt eine genaue Steuerung der Lichtsituation. Die Integration der Fensterkontakte gibt eine Übersicht beim verlassen des Hauses und erlaubt es Alarme bei Bedingungen (Fenster Offen > 15 Minuten und Außentemperatur <20°C).

Auf Kundenwunsch wurde ein festinstalliertes, kabelgebundenes Tablet im Flurbereich installiert, welches neben der Haus-Steuerung auch den Familienkalender und Müllabfuhrtermine anzeigt.

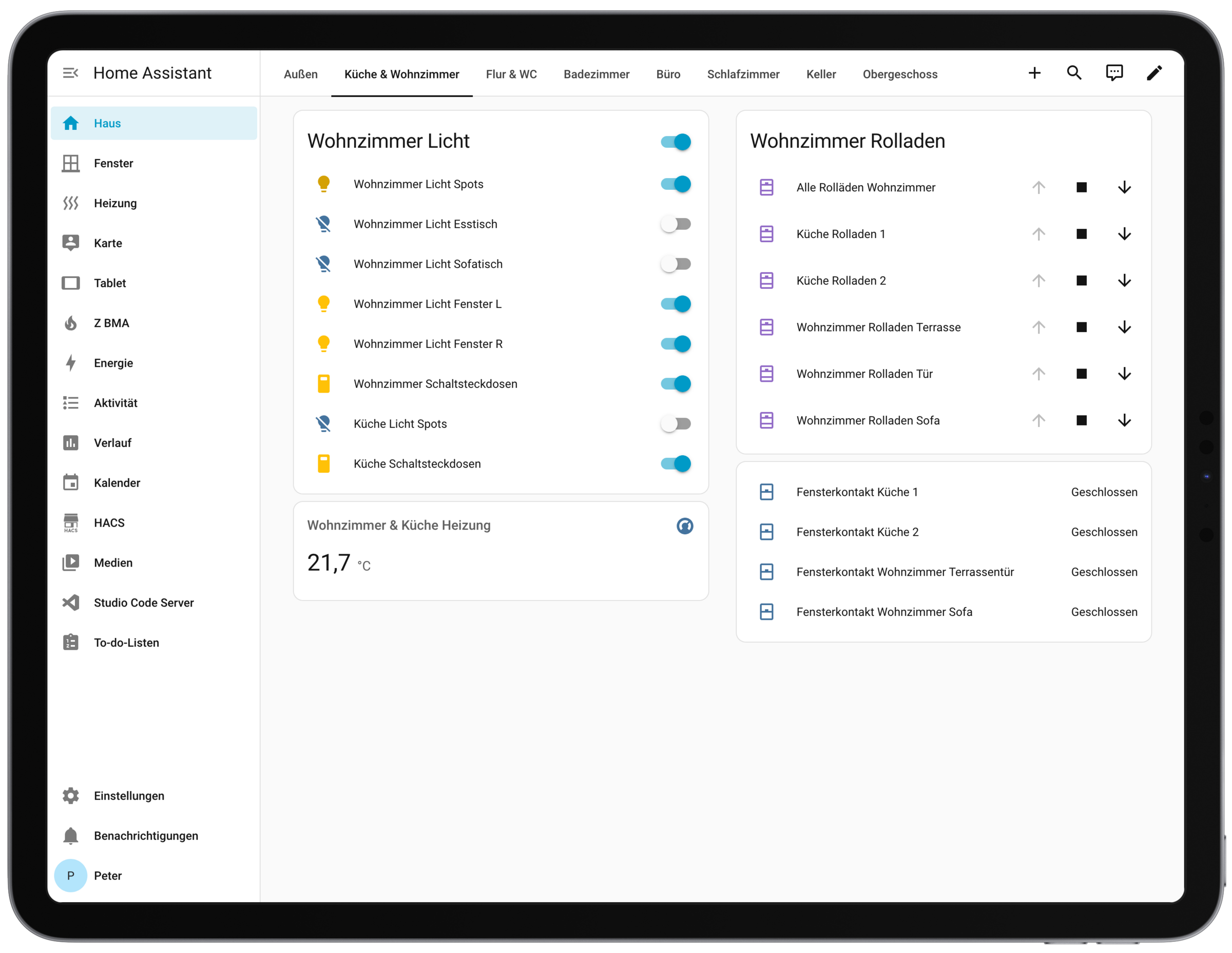

Home Assistant Visualisierung auf Wandtablet mit Steuerung von Licht, Rollläden und Heizung

Ergebnis

Dank sorgfältiger Planung konnte die KNX-Parametrierung bereits erfolgen, während der Elektriker noch mit dem physischen Einbau der Kabel und Taster beschäftigt war. Dies ermöglichte es, die eigentliche Programmierung auf der Baustelle in wenigen Tagen abzuschließen – eine deutliche Zeitersparnis für alle Beteiligten.

Die Bewohner sind begeistert von der Flexibilität und dem Komfort, den ihnen die KNX-Installation bietet. In zwei Folgeterminen wurden die Automationen ausgearbeitet und einige Taster den Wünschen entsprechend umprogrammiert.
